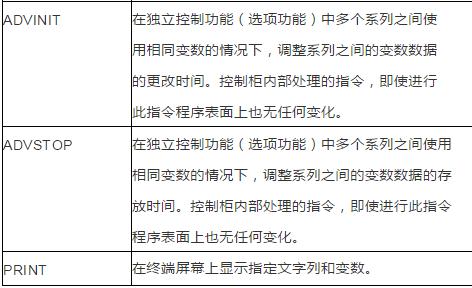

2.控制命令

终端屏幕：通过主菜单的[输入输出]-----[终端]显示。

另外，独立控制功能有效时，每个任务页码不同。

CLS

消去终端屏幕显示的文字列。

ABORT

中断示教再现，在人机界面表示区上显示[因

ABORT 指令停止]。若因 ABORT 指令停止的

情况，则从程序选择画面到重新选择程序为止

不能再次启动。

SETUALM

使任何编号、名称、子代码的警报发生。

DIALOG

实行程序时显示对话框。

另外，若目前显示的画面不是示教再现画面，那

么由实行 DIALOG指令显示对话框时，显示示教

再现画面。显示对话框时（等待输入按钮）程序

不运行。

DIASB

指定显示在 DIALOG 指令上的对话框的构成（消息

和按钮的显示位置）

仅在 DIALOG 指令内能够选择。

3、演算命令

CLEAR

将数据 1 上被指定的编号以后的变数的内容，以及

数据 2 上仅被指定的个数都清除至 0。

INC

在被指定的变数内容上加上 1。

DEC

在被指定的变数内容上减掉 1。

SET

在数据 1 上设定数据 2。

ADD

将数据 1 和数据 2 相加，得出的结果保存在数据 1 上。

SUB

从数据 1 中减去数据 2，得出的结果保存在数据 1 上。

MUL

数据 1 和数据 2 相乘，得出的结果保存到数据 1 里。

DIV

数据 1 除数据 2，结果保存在数据 1 里。

CNVRT

通过指定数据 2 的脉冲型的位置型变数的坐标系，

转换成 XYZ 型的位置型变数，保存到数据 1 里。

AND

算出数据 1 和数据 2 的逻辑积，结果保存到数据 1 里。

OR

算出数据 1 和数据 2 的逻辑和，结果保存到数据 1 里。

NOT

取数据 2 的逻辑否定，结果保存到数据 1 里。

XOR

数据 1 和数据 2 的按位相加，结果保存到数据 1 里。

Mframe

由数据 1，数据 2，数据 3 的 3 个位置数据生成用户坐标。

数据 1 是显示定义点 ORG 的位置数据，数据 2 是

显示定义点 XX 的位置数据，数据 3 是显示定义点

XY 的位置数据。

SETE

在数据 1 的位置型变数的要素上设定数据 2。

GETE

将数据 2 的位置型变数的要素保存到数据 1 里。

GETS

将数据 2 的系统变数保存到数据 1 里。

SQRT

取数据 2 的 SQRT（√）、结果保存到数据 1 里。

SIN

取数据 2 的 SIN，结果保存到数据 1 里。

COS

取数据 2 的 COS，结果保存到数据 1 里。

ATAN

取数据 2 的 ATAN，结果保存到数据 1 里。

MULMAT

取数据 2 和数据 3 的矩阵积，结果保存到数据 1 里。

INVMAT

取数据 2 的逆矩阵，结果保存到数据 1。

SETREG

将指定的整数型变数数据复制到寄存器上。

GETREG

将指定的寄存器的数据复制到整数型变数上。

4、移动命令

MOVJ

通过链接插值移动至教示位置。

在机器人移动至目的地为止时的不限定轨迹区间里使用。

MOVL

以直线插值移动至教示位置。到教示的阶段为止以直线的轨迹移动。

在焊接区间等操作区间里经常使用。

MOVC

以圆弧插值向教示位置移动。绘制通过教示的 3 点的圆弧。

MOVS

以样条插值向教示位置移动。

IMOV

由现在位置设定的增量值以直线插补移动。

SPEED

指定 PLAY 速度

若被登录的移动命令上没有指定速度，则以 SPEED 命令上指定的速度

来操作。

REEP

在程序上登录参照位置数据的指令。 能够使用的标签受程序的控制组限制。

用 REFP 登录的位置数据，通过 GETS 命令能够读入到位置变数上。

5、移位命令

SFTON

开始操作平行移位。平行移位量通过各坐标系上的 X、Y、Z 的增量值，

设定位置型变数。

SFTOF

终了平行移位操作。

MSHIFT

由数据 2 和数据 3 在指定的坐标系上算出移位量，保存至数据 1。

数据 2 显示进行平行移位时的基准位置，数据 3 显示目标位置（移位

位置）。

6、附加命令的命令

IF

操作中判断各种的条件。进行处理其他命令之后附加使用。

UNTIL

在操作过程中判断输入条件。进行处理其他的命令之后附加使用。

ENWAIT

附加移动命令的 ENWAIT 命令，在被指定的时间前执行下一行

的移动命令以外的命令。

7、通用命令

TOOLON

打开操作指令。

TOOLOF

关闭操作指令。
